BSC150N03LDGATMA1

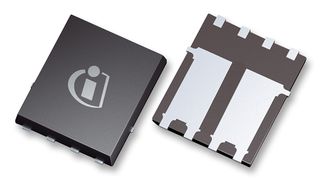

Power MOSFET, N Channel, 30 V, 20 A, 0.0125 ohm, PG-TDSON, Surface Mount
De afbeeldingen zijn alleen bedoeld ter illustratie. Raadpleeg de productomschrijving.
FabrikantINFINEON
Artikelnr. fabrikantBSC150N03LDGATMA1
Ordercode1775471
Ook bekend alsBSC150N03LD G, SP000359362
Technische datasheet
3.806 Op Voorraad
Heeft u meer nodig?
Levering de volgende werkdag
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 1+ | € 0,534 |
| 10+ | € 0,401 |
| 100+ | € 0,329 |
| 500+ | € 0,296 |
| 1000+ | € 0,277 |
| 5000+ | € 0,266 |
Prijs voor:Each
Minimum: 1
Meerdere: 1
€ 0,53 (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantINFINEON
Artikelnr. fabrikantBSC150N03LDGATMA1
Ordercode1775471
Ook bekend alsBSC150N03LD G, SP000359362
Technische datasheet
Channel TypeN Channel
Drain Source Voltage Vds30V
Continuous Drain Current Id20A
Drain Source On State Resistance0.0125ohm
Transistor Case StylePG-TDSON
Transistor MountingSurface Mount
Rds(on) Test Voltage10V
Gate Source Threshold Voltage Max1V
Power Dissipation26W
No. of Pins8Pins
Operating Temperature Max150°C
Product Range-
Qualification-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
Productoverzicht
The BSC150N03LD G is an OptiMOS™ N-channel Power MOSFET sets new standards in power density and energy efficiency. It is tailored to the needs of power management by improved EMI behaviour, as well as increased battery life. It is available in half-bridge configuration.
- Easy to design in
- Increased battery lifetime
- Improved EMI behaviour making external snubber networks obsolete
- Saving space
- Reducing power losses
- Dual N-channel, logic level
- Fast switching MOSFETs for SMPS
- Optimized technology for DC-to-DC converters
- Qualified according to JEDEC for target applications
- Excellent gate charge x RDS (ON) product (FOM)
- Very low ON-resistance RDS (ON)
- Superior thermal resistance
- 100% Avalanche tested
- Halogen-free, Green device
Toepassingen
Power Management, Motor Drive & Control, LED Lighting, Computers & Computer Peripherals, Portable Devices, Consumer Electronics
Waarschuwingen
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische specificaties
Channel Type
N Channel
Continuous Drain Current Id
20A
Transistor Case Style
PG-TDSON
Rds(on) Test Voltage
10V
Power Dissipation
26W
Operating Temperature Max
150°C
Qualification
-
SVHC
No SVHC (21-Jan-2025)
Drain Source Voltage Vds
30V
Drain Source On State Resistance
0.0125ohm
Transistor Mounting
Surface Mount
Gate Source Threshold Voltage Max
1V
No. of Pins
8Pins
Product Range
-
MSL
MSL 1 - Unlimited
