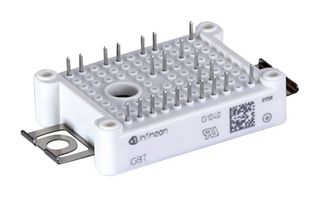

F475R06W1E3BOMA1
IGBT Module, Four Pack, 100 A, 1.45 V, 275 W, 150 °C, Module
De afbeeldingen zijn alleen bedoeld ter illustratie. Raadpleeg de productomschrijving.
FabrikantINFINEON
Artikelnr. fabrikantF475R06W1E3BOMA1
Ordercode2726112
ProductreeksEasyPACK 1B
Ook bekend alsF4-75R06W1E3, SP000257413
Technische datasheet
Beschikbaar om te bestellen
Standaard levertijd fabrikant: 16 week(en)
Neem contact met mij op wanneer het product weer op voorraad is
| Hoeveelheid | |
|---|---|
| 1+ | € 37,210 |
| 5+ | € 35,860 |
| 10+ | € 34,500 |
| 50+ | € 25,320 |
| 100+ | € 24,810 |
Prijs voor:Each
Minimum: 1
Meerdere: 1
€ 37,21 (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantINFINEON
Artikelnr. fabrikantF475R06W1E3BOMA1
Ordercode2726112
ProductreeksEasyPACK 1B
Ook bekend alsF4-75R06W1E3, SP000257413
Technische datasheet
IGBT ConfigurationFour Pack
Transistor PolarityN Channel
DC Collector Current100A
Continuous Collector Current100A
Collector Emitter Saturation Voltage1.45V
Collector Emitter Saturation Voltage Vce(on)1.45V
Power Dissipation Pd275W
Power Dissipation275W
Operating Temperature Max150°C
Junction Temperature Tj Max150°C
Collector Emitter Voltage V(br)ceo600V
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max600V
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEasyPACK 1B
SVHCNo SVHC (21-Jan-2025)
Productoverzicht
EasyPACK module with trench/Fieldstop IGBT3 and emitter controlled 3 diode and NTC suitable for applications such as auxiliary inverters, inductive heating and welding, solar applications and UPS systems.
- Low inductive design
- Low switching losses
- Trench IGBT 3
- Low VCEsat
- Al2O3 substrate with low thermal resistance
- Compact design
- Solder contact technology
- Rugged mounting due to integrated mounting clamps
Waarschuwingen
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische specificaties
IGBT Configuration
Four Pack
DC Collector Current
100A
Collector Emitter Saturation Voltage
1.45V
Power Dissipation Pd
275W
Operating Temperature Max
150°C
Collector Emitter Voltage V(br)ceo
600V
IGBT Termination
Press Fit
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EasyPACK 1B
Transistor Polarity
N Channel
Continuous Collector Current
100A
Collector Emitter Saturation Voltage Vce(on)
1.45V
Power Dissipation
275W
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
600V
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Technische documenten (1)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Germany
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Germany
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.000308
