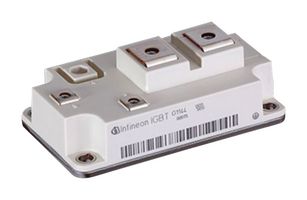

FZ400R12KE4HOSA1
IGBT Module, Single Switch, 400 A, 1.75 V, 2.4 kW, 150 °C, Module
11 Op Voorraad
20 U kunt nu voorraad reserveren
Levering de volgende werkdag
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 1+ | € 84,880 |
| 5+ | € 76,710 |
| 10+ | € 68,540 |
| 50+ | € 67,170 |
Prijs voor:Each
Minimum: 1
Meerdere: 1
€ 84,88 (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantINFINEON
Artikelnr. fabrikantFZ400R12KE4HOSA1
Ordercode2709953
Productreeks62mm C
Ook bekend alsFZ400R12KE4, SP000524456
Technische datasheet
IGBT ConfigurationSingle Switch
Transistor PolarityN Channel
DC Collector Current400A
Continuous Collector Current400A
Collector Emitter Saturation Voltage1.75V
Collector Emitter Saturation Voltage Vce(on)1.75V
Power Dissipation Pd2.4kW
Power Dissipation2.4kW
Junction Temperature Tj Max150°C
Operating Temperature Max150°C
Collector Emitter Voltage V(br)ceo1.2kV
Transistor Case StyleModule
IGBT TerminationStud
Collector Emitter Voltage Max1.2kV
IGBT TechnologyIGBT 4 [Trench/Field Stop]
Transistor MountingPanel
Product Range62mm C
SVHCNo SVHC (21-Jan-2025)
Productoverzicht
62mm C-series module with trench/fieldstop IGBT 4 and emitter controlled 4 diode suitable for use in high power converters, motor drives, UPS systems and wind turbines.
- Low switching losses
- Unbeatable robustness
- VCEsat with positive temperature coefficient
- Low VCEsat
- Package with CTI <gt/> 400
- High Creepage and clearance distances
- Isolated base plate
- 4KV AC 1min insulation
- Extended operation temperature Tvjop
Waarschuwingen
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische specificaties
IGBT Configuration
Single Switch
DC Collector Current
400A
Collector Emitter Saturation Voltage
1.75V
Power Dissipation Pd
2.4kW
Junction Temperature Tj Max
150°C
Collector Emitter Voltage V(br)ceo
1.2kV
IGBT Termination
Stud
IGBT Technology
IGBT 4 [Trench/Field Stop]
Product Range
62mm C
Transistor Polarity
N Channel
Continuous Collector Current
400A
Collector Emitter Saturation Voltage Vce(on)
1.75V
Power Dissipation
2.4kW
Operating Temperature Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Technische documenten (3)
Aanverwante producten
1 product gevonden
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Germany
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Germany
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.003184
