55100-3H-03-A

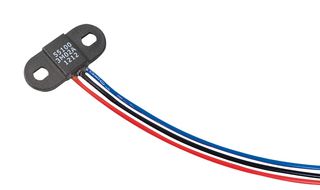

Hall Effect Sensor, Flange Mount, Voltage, 18 mm, 3.8 to 24 VDC, 55100 Series
De afbeeldingen zijn alleen bedoeld ter illustratie. Raadpleeg de productomschrijving.
FabrikantLITTELFUSE
Artikelnr. fabrikant55100-3H-03-A
Ordercode4254234
Productreeks55100 Series
Technische datasheet
386 Op Voorraad
Heeft u meer nodig?
Levering de volgende werkdag
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 1+ | € 6,110 |
| 10+ | € 5,870 |
| 25+ | € 5,570 |
| 50+ | € 4,940 |
| 100+ | € 4,770 |
Prijs voor:Each
Minimum: 1
Meerdere: 1
€ 6,11 (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantLITTELFUSE
Artikelnr. fabrikant55100-3H-03-A
Ordercode4254234
Productreeks55100 Series
Technische datasheet
Sensor TypeProximity Sensor
Sensing Range Max18mm
Activating Distance Min19mm
Supply Voltage DC Min3.8V
Activating Distance Max-
Supply Voltage DC Max24V
Sensor MountingFlange
Output ConfigurationVoltage
Sensor TerminalsWire Leads
Output Voltage400mV
Operating Temperature Min-40°C
Operating Temperature Max100°C
Product Range55100 Series
SVHCTo Be Advised
Productoverzicht
55100-3H-03-A is a 55100 series miniature flange mount hall effect proximity sensor (25.5mm x 11.00m and only 3.00mm high). It features high switching speed upto 10KHz. It has long life upto 20 billion operations. It operates in static or dynamic magnetic field. It is used in applications such as position and limit sensing, RPM measurement, flow metering, commutation of brushless dc motors, angle sensing, magnetic encoders. It’s case design enables screw or adhesive mounting and capable of switching up to 24VDC and 20mA.
- Magnetically operated position sensor, reverse/over voltage protection
- Built in temperature compensation, unaffected by harsh environments
- 3 wire switch, 55 typical sensitivity gauss
- 500mm cable length , tinned leads termination
- Supply voltage range from +2.7VDC to +24VDC (operate)
- 32VDC max overvoltage protection
- 12KHz switching speed
- Operating temperature range from -40°C to +100°C, IP67 rated
- Vibration is 50g maximum @ 50 to 2,000Hz, shock is 150g maximum at 11ms ½ sine
- Open collector output
Technische specificaties
Sensor Type
Proximity Sensor
Activating Distance Min
19mm
Activating Distance Max
-
Sensor Mounting
Flange
Sensor Terminals
Wire Leads
Operating Temperature Min
-40°C
Product Range
55100 Series
Sensing Range Max
18mm
Supply Voltage DC Min
3.8V
Supply Voltage DC Max
24V
Output Configuration
Voltage
Output Voltage
400mV
Operating Temperature Max
100°C
SVHC
To Be Advised
Technische documenten (1)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Mexico
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:Mexico
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85365080
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:To Be Advised
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.0064
