MA330043
Development Board, DSPIC33EP128GS806 Digital Signal Controller, DSC, 16-Bit, Plug-In Module
De afbeeldingen zijn alleen bedoeld ter illustratie. Raadpleeg de productomschrijving.
1 Op Voorraad
Heeft u meer nodig?
EXPRESLEVERING volgende werkdag
Bestel vóór 17:00
GRATIS standaardlevering
voor bestellingen van € 0,00 en hoger
Nauwkeurige levertijden worden berekend bij het afrekenen
| Hoeveelheid | |
|---|---|
| 1+ | € 42,480 |
Prijs voor:Each
Minimum: 1
Meerdere: 1
€ 42,48 (excl. BTW)
Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Productgegevens
FabrikantMICROCHIP
Artikelnr. fabrikantMA330043
Ordercode3052748
Silicon ManufacturerMicrochip
Core ArchitecturedsPIC
Core Sub-ArchitecturedsPIC33
Silicon Core NumberdsPIC33EP128GS806
Silicon Family NamedsPIC33EPxxxGS80x
For Use WithDevelopment Of General Purpose DSC Control Applications
Kit ContentsPlug-In Module dsPIC33EP128GS806
Product Range-
SVHCNo SVHC (25-Jun-2025)
Productoverzicht

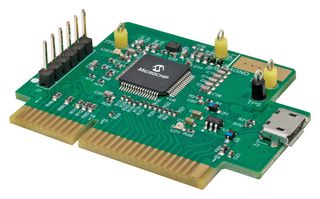

dsPIC33EP128GS806 Digital Power Plug-In Module (DP PIM) is a demonstration board that showcases the Microchip dsPIC33EP128GS806 16-Bit Digital Signal Controller (DSC) features. The DP PIM provides access to the dsPIC33EP128GS806 analogue inputs, the Digital-to-Analog Converter (DAC) outputs, the Pulse-Width Modulation (PWM) outputs and the General Purpose Input and Output (GPIO) ports.
- ICSP™ programming header (6-pin, 2.54mm header)
- On-board LDO (3.6VDC to 6.3VDC) with power good (PG) function
- Solder pad for ground connection
- Micro USB connector
- MCP2221A USB to UART/I2C serial converter
- Power indicator LED (green)
- User LED (red)
- Board edge connection interface for analogue inputs/outputs, PWM outputs and GPIO ports
- Analog input with op amp buffer via test point loop connector can be used for Bode plot measurements
- Test point loops for DAC outputs
Waarschuwingen
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Technische specificaties
Silicon Manufacturer
Microchip
Core Sub-Architecture
dsPIC33
Silicon Family Name
dsPIC33EPxxxGS80x
Kit Contents
Plug-In Module dsPIC33EP128GS806
SVHC
No SVHC (25-Jun-2025)
Core Architecture
dsPIC
Silicon Core Number
dsPIC33EP128GS806
For Use With
Development Of General Purpose DSC Control Applications
Product Range
-
Technische documenten (1)
Aanverwante producten
1 product gevonden
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (25-Jun-2025)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.047174
