HHV-25JT-52-10M
Through Hole Resistor, 10 Mohm, HHV Series, 250 mW, ± 5%, Axial Leaded, 1.6 kV

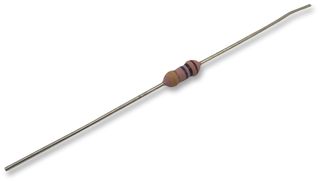

De afbeeldingen zijn alleen bedoeld ter illustratie. Raadpleeg de productomschrijving.
FabrikantYAGEO
Artikelnr. fabrikantHHV-25JT-52-10M
Ordercode1779368
ProductreeksHHV Series
Technische datasheet
971 Op Voorraad
Heeft u meer nodig?
Levering de volgende werkdag
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 10+ | € 0,0701 |
| 100+ | € 0,0502 |
| 500+ | € 0,0453 |
| 1000+ | € 0,0429 |
| 2500+ | € 0,041 |
| 5000+ | € 0,0391 |
Prijs voor:Each
Minimum: 10
Meerdere: 10
€ 0,70 (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantYAGEO
Artikelnr. fabrikantHHV-25JT-52-10M
Ordercode1779368
ProductreeksHHV Series
Technische datasheet
Resistance10Mohm
Product RangeHHV Series
Power Rating250mW
Resistance Tolerance± 5%
Resistor Case / PackageAxial Leaded
Voltage Rating1.6kV
Resistor TechnologyMetal Film
Temperature Coefficient± 200ppm/°C
Resistor TypeHigh Voltage
Product Diameter2.4mm
Product Length6.3mm
Product Width-
Operating Temperature Min-55°C
Operating Temperature Max155°C
Qualification-
Productoverzicht
The HHV series from Yageo (Phycomp) are high voltage and high ohmic type resistors. These resistors are made of metal glaze film with tinned connecting leads of electrolytic copper welded to the end of caps. The resistors are coated with layers of pink colour lacquer. The insulation resistance is greater than 10,000Mohm IEC 60115-1 4.6 in V-block for 60sec.
- Resistance range from 100Kohm to 68Mohm for E24 and E96 series value
- ±1, ±5% resistance tolerances, ±200ppm/°C temperature coefficient
- 1/4W, 1/2W, 1W, 2W, 3W power rating options
- Available in normal and also in miniature styles
- 1600V, 3500V, 5000V, 7000V maximum working voltage (DC)
- 300V, 500V and 700V voltage proof on insulation, operating temperature range from -55°C to +155°C
- 3000V, 7000V, 10000V, 14000V maximum overload voltage (DC)
- Flameproof multi-layer coating meets UL-94V-0
- Flameproof feature meets overload test UL-1412
- High voltage resistor
Technische specificaties
Resistance
10Mohm
Power Rating
250mW
Resistor Case / Package
Axial Leaded
Resistor Technology
Metal Film
Resistor Type
High Voltage
Product Length
6.3mm
Operating Temperature Min
-55°C
Qualification
-
Product Range
HHV Series
Resistance Tolerance
± 5%
Voltage Rating
1.6kV
Temperature Coefficient
± 200ppm/°C
Product Diameter
2.4mm
Product Width
-
Operating Temperature Max
155°C
SVHC
No SVHC (25-Jun-2025)
Technische documenten (1)
Alternatieven voor HHV-25JT-52-10M
2 gevonden producten
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:85332100
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:No SVHC (25-Jun-2025)
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.01
