GA10K3D1303

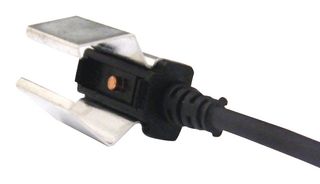

Thermistor, NTC, 10 kohm, Pipe Probe, 10 m 24 AWG Wires
De afbeeldingen zijn alleen bedoeld ter illustratie. Raadpleeg de productomschrijving.
FabrikantTE CONNECTIVITY
Artikelnr. fabrikantGA10K3D1303
Ordercode2990333
Ook bekend alsGA10K3D1303
Technische datasheet
74 Op Voorraad
Heeft u meer nodig?
Levering de volgende werkdag
Bestel vóór 17:00 uur - standaardverzending
| Hoeveelheid | |
|---|---|
| 1+ | € 35,540 |
| 5+ | € 23,140 |
| 10+ | € 20,920 |
| 25+ | € 19,080 |
| 50+ | € 17,540 |
Prijs voor:Each
Minimum: 1
Meerdere: 1
€ 35,54 (excl. BTW)
Onderdeelnr. toevoegen / Regelopmerking
Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.
Productgegevens
FabrikantTE CONNECTIVITY
Artikelnr. fabrikantGA10K3D1303
Ordercode2990333
Ook bekend alsGA10K3D1303
Technische datasheet
Thermistor TypeProbe
Resistance (25°C)10kohm
Thermistor MountingClip On Pipe
Resistance Tolerance (25°C)± 1%
Product Range-
NTC MountingClip On
Thermistor TerminalsWire Leaded
B-Constant3435K
B-Constant Tolerance± 2%
NTC Case Size-
Thermal Time Constant (in Air)-
Probe MaterialCopper
Probe Diameter-
Lead Length-
Operating Temperature Min-40°C
Operating Temperature Max125°C
Qualification-
SVHCTo Be Advised
Productoverzicht
GA10K3D1303 is a fast-time response NTC pipe probe. This probe consists of an NTC thermistor soldered to a 24AWG stranded TPE cable and potted in copper housing. The assembly is over moulded leaving the copper housing exposed for fast time response. A metal clip is supplied with the assembly for easy attachment. Applications include pipe clamp surface monitoring, heating and air conditioning, hot water appliances, and electric shower.
- Fast response time, robust, compact design
- Improved overall reliability, integrated clip (0.5 inch pipe)
- 22AWG stranded insulated leads (wire/cladding type)
- Open end electrical connection, 3435K β-value
- 119 in wire length, 10Kohm resistance (at 25°C)
- ±1% tolerance resistance, 2.0mW/°C dissipation constant
- <5s time response (63.2% of temperature span) in liquid
- 100Mohm at 500VDC insulation resistance, zinc plated ½” carbon steel pipe clip
- 24 stranded (7/32) SPC with black TPE insulation, closed tube copper housing probe head
- Operating temperature range from -25 to 85°C
Technische specificaties
Thermistor Type
Probe
Thermistor Mounting
Clip On Pipe
Product Range
-
Thermistor Terminals
Wire Leaded
B-Constant Tolerance
± 2%
Thermal Time Constant (in Air)
-
Probe Diameter
-
Operating Temperature Min
-40°C
Qualification
-
Resistance (25°C)
10kohm
Resistance Tolerance (25°C)
± 1%
NTC Mounting
Clip On
B-Constant
3435K
NTC Case Size
-
Probe Material
Copper
Lead Length
-
Operating Temperature Max
125°C
SVHC
To Be Advised
Technische documenten (1)
Wetgeving en milieu
Land van oorsprong:
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:China
Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
Tariefnummer:90251900
US ECCN:EAR99
EU ECCN:NLR
RoHS-compliantie:Ja
RoHS
Voldoet aan RoHS-richtlijn voor ftalaten:Ja
RoHS
SVHC:To Be Advised
Download conformiteitsverklaring
Conformiteitsverklaring
Gewicht (kg):.1
