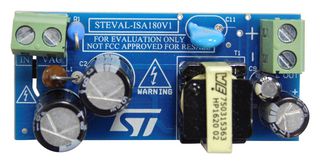

                                                                                                STEVAL-ISA180V1

                                                                                                Evaluation Board, 12 V - 0.6A Flyback Isolated Converter, VIPer™ Plus - VIPer0P

                                                                                                STMICROELECTRONICS STEVAL-ISA180V1
                                                                                                De afbeeldingen zijn alleen bedoeld ter illustratie. Raadpleeg de productomschrijving.
                                                                                                FabrikantSTMICROELECTRONICS
                                                                                                Artikelnr. fabrikantSTEVAL-ISA180V1
                                                                                                Ordercode2761520
                                                                                                ProductreeksVIPerPlus Series
                                                                                                Technische datasheet

                                                                                                Data Sheet

                                                                                                Bekijk alle technische documenten
                                                                                                6 Op Voorraad

                                                                                                Heeft u meer nodig?

                                                                                                Levering de volgende werkdag
                                                                                                Bestel vóór 17:00 uur - standaardverzending
                                                                                                Hoeveelheid
                                                                                                1+€ 40,640
                                                                                                Prijs voor:Each
                                                                                                Minimum: 1
                                                                                                Meerdere: 1
                                                                                                € 40,64 (excl. BTW)
                                                                                                Onderdeelnr. toevoegen / Regelopmerking
                                                                                                Wordt alleen voor deze bestelling toegevoegd aan uw Orderbevestiging, Factuur en Verzendnota.
                                                                                                Dit nummer wordt toegevoegd aan de Bestelbevestiging, Factuur, Verzendnota, E-mail met Webbevestiging en Productetiket.

                                                                                                Productgegevens

                                                                                                FabrikantSTMICROELECTRONICS
                                                                                                Artikelnr. fabrikantSTEVAL-ISA180V1
                                                                                                Ordercode2761520
                                                                                                ProductreeksVIPerPlus Series
                                                                                                Technische datasheet

                                                                                                Data Sheet

                                                                                                Silicon ManufacturerSTMicroelectronics
                                                                                                Silicon Core NumberVIPer0PLD
                                                                                                Kit Application TypePower Management
                                                                                                Application Sub TypeIsolated Flyback Converter
                                                                                                Kit ContentsEval Board VIPer0PLD
                                                                                                Product RangeVIPerPlus Series
                                                                                                SVHCNo SVHC (21-Jan-2025)

                                                                                                Productoverzicht

                                                                                                The STEVAL-ISA180V1 from STMicroelectronics is a 12V/0.6A flyback isolated converter using VIPer™ Plus VIPer0P. This evaluation board implements a wide mains range flyback isolated converter (12V/0.6A), developed for general purpose applications. This high voltage converter intelligently integrates an 80V rugged power MOSFET with PWM current mode control. The core of the application is the new VIPer0P off-line high voltage converter from VIPerPlus family with zero power features. The evaluation board features a small size and minimal BOM, high efficiency, low standby consumption and high reliability due to pulse skip mode to avoid flux run away, delayed overload protection (OLP), maximum duty cycle counter, VCC clamp and thermal shutdown. It is compliant with the 10% load efficiency and 4-point average active mode efficiency targets prescribed by the European CoC ver. 5 Tier 2.

                                                                                                • Universal AC main input voltage range from 85VAC to 265VAC
                                                                                                • Five star energy efficiency when operating with no load (PIN_no_load <lt/> 18mW at 230VAC)
                                                                                                • Rated output power is 7.2W, precision of output regulation is ±5%
                                                                                                • Less than 18mW input power in standby mode at 230VAC
                                                                                                • Greater than 80% active mode efficiency
                                                                                                • Meets IEC55022 Class B conducted EMI even with reduced EMI filter
                                                                                                • High frequency output voltage ripple is 50mV
                                                                                                • Switching frequency is 60KHz
                                                                                                • Maximum ambient operating temperature is 60°C

                                                                                                Toepassingen

                                                                                                Power Management

                                                                                                Technische specificaties

                                                                                                Silicon Manufacturer

                                                                                                STMicroelectronics

                                                                                                Kit Application Type

                                                                                                Power Management

                                                                                                Kit Contents

                                                                                                Eval Board VIPer0PLD

                                                                                                SVHC

                                                                                                No SVHC (21-Jan-2025)

                                                                                                Silicon Core Number

                                                                                                VIPer0PLD

                                                                                                Application Sub Type

                                                                                                Isolated Flyback Converter

                                                                                                Product Range

                                                                                                VIPerPlus Series

                                                                                                Technische documenten (1)

                                                                                                Technical Data Sheet EN

                                                                                                Aanverwante producten

                                                                                                2 gevonden producten

                                                                                                Wetgeving en milieu

                                                                                                Land van oorsprong:
                                                                                                Land waarin het laatste noemenswaardige fabricageproces is uitgevoerdLand van oorsprong:
                                                                                                Italy
                                                                                                Land waarin het laatste noemenswaardige fabricageproces is uitgevoerd
                                                                                                Tariefnummer:84733020
                                                                                                US ECCN:EAR99
                                                                                                EU ECCN:NLR
                                                                                                RoHS-compliantie:Ja

                                                                                                RoHS

                                                                                                Voldoet aan RoHS-richtlijn voor ftalaten:Ja

                                                                                                RoHS

                                                                                                SVHC:No SVHC (21-Jan-2025)
                                                                                                Download conformiteitsverklaring

                                                                                                Conformiteitsverklaring

                                                                                                Gewicht (kg):.234
